Περιγραφή προϊόντων

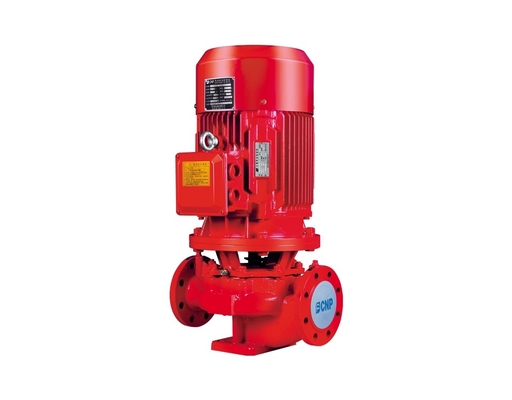

Xbd-TD το κάθετο ενός σταδίου σύνολο αντλιών πυρκαγιάς είναι ένα νέο προϊόν που αναπτύσσεται από την επιχείρησή μας σύμφωνα με τη ζήτηση στην αγορά και που συνδυάζεται με τη βάση των προηγμένων τύπων αντλιών στο εσωτερικό και στο εξωτερικό. Η απόδοση προϊόντων και οι τεχνικοί όροι καλύπτουν τις απαιτήσεις των προτύπων «αντλιών πυρκαγιάς» GB6245-2006.
Xbd-TD το κάθετο ενός σταδίου σύνολο αντλιών πυρκαγιάς αποτελείται από τη μηχανή και την αντλία. Η αντλία και η μηχανή είναι ομοαξονικές. Η δομή αντλιών περιλαμβάνει το σώμα αντλιών, το στροφείο, την κάλυψη αντλιών, τη μηχανική σφραγίδα και άλλα μέρη. Ο κολπίσκος και η έξοδος της αντλίας είναι στον ίδιο οριζόντιο άξονα, και η διάμετρος και η προδιαγραφή είναι οι ίδιες, που είναι εξαιρετικά κατάλληλες για τη φόρτωση και την εκφόρτωση, και καταλαμβάνει μια μικρή περιοχή.
Στην αντλία παρέχεται μια βάση ασφάλειας, η οποία είναι εύκολο να εγκατασταθεί και αυξάνει τη σταθερότητα της λειτουργίας αντλιών. Η σφραγίδα αντλιών υιοθετεί τη μηχανική σφραγίδα, η οποία δεν έχει το χαρακτηριστικό της αξιόπιστης σφράγισης και καμία διαρροή. Η αξονική δύναμη της αντλίας ισορροπείται από την τρύπα ισορροπίας του στροφείου. Οι φλάντζες κολπίσκων και εξόδου της αντλίας σχεδιάζονται σύμφωνα με την πίεση 1.6MPa, και η σωλήνωση είναι εύκολο να ταιριαχτεί με.
Πεδίο της εφαρμογής
Η αντλία χρησιμοποιείται κυρίως στη διατηρημένη σταθερή ατμοσφαιρική πίεση σωλήνωση παροχή νερού του συστήματος πυροπροστασίας.
Είναι επίσης κατάλληλο για την παροχή νερού των σταθερών συστημάτων πυρόσβεσης (πυροσβυστικά συστήματα, αυτόματα πυροσβυστικά συστήματα ψεκαστήρων, πυροσβυστικά συστήματα ψεκασμού νερού και πυρκαγιά-σταθεροποιώντας συστήματα, κ.λπ.) στις βιομηχανικές και αστικές πολυκατοικίες.
Λειτουργεί επίσης για δημοτικό, βιομηχανικός και να εξαγάγει, το νερό τροφών λεβήτων και τα συμπυκνωμένα συστήματα, τα συστήματα κατεργασίας ύδατος, τα συστήματα διήθησης και τις καθαρίζοντας βιομηχανίες.
Συνθήκες εργασίας
Μπορεί να μεταφέρει τα άφλεκτα και εκρηκτικά υγρά που δεν περιέχουν τα στερεές μόρια ή τις ίνες.
Υγρή θερμοκρασία: κανονική θερμοκρασία.
Περιβαλλοντική θερμοκρασία: μέχρι 40°C.
Μηχανή
Η μηχανή είναι μια αερόψυκτα προσαρμοσμένης μηχανή πόλων επέκτασης δύο ή τέσσερα άξονων.
Κατηγορία προστασίας: IP55
Αρκετός βαθμός: Φ
Τυποποιημένη τάση: 3x380V
Συχνότητα: 50Hz
Προδιαγραφές

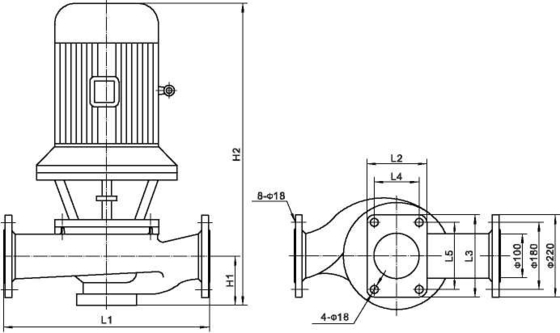

| Τύπος | Μέτρα (χιλ.) | Βάρος (κλ) | ||||||
|---|---|---|---|---|---|---|---|---|
| H1 | H2 | L1 | L2 | L3 | L4 | L5 | ||
| Xbd15.0/20g-TD | 175 | 1310 | 680 | 230 | 320 | 170 | 260 | 950 |
| Xbd4.8/25g-TD | 145 | 880 | 520 | 160 | 220 | 120 | 180 | 245 |
| Xbd5.5/25g-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 330 |
| Xbd7.0/25g-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 330 |
| Xbd8.0/25g-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 345 |
| Xbd9.0/25g-TD | 155 | 1080 | 640 | 230 | 320 | 170 | 260 | 430 |
| Xbd10.0/25g-TD | 155 | 1080 | 640 | 230 | 320 | 170 | 260 | 430 |
| Xbd11.0/25g-TD | 155 | 1165 | 640 | 230 | 320 | 170 | 260 | 549 |
| Xbd12.0/25g-TD | 155 | 1235 | 640 | 230 | 320 | 170 | 260 | 680 |
| Xbd13.0/25g-TD | 175 | 1260 | 680 | 230 | 320 | 170 | 260 | 830 |
| Xbd14.0/25g-TD | 175 | 1260 | 680 | 230 | 320 | 170 | 260 | 830 |
| Τύπος | Ροή | Πίεση εξόδου | Περιστρεφόμενη ταχύτητα | Δύναμη |
|---|---|---|---|---|
| (L/s) | (MPA) | (r/min) | (KW) | |
| Xbd15.0/20g-TD | 0 | ≤2.100 | 2900 | 90 |
| 20 | 1,500 | |||
| 30 | ≥0.975 | |||
| Xbd4.8/25g-TD | 0 | ≤0.672 | 22 | |
| 25 | 0,480 | |||
| 37.5 | ≥0.312 | |||
| Xbd5.5/25g-TD | 0 | ≤0.770 | 30 | |
| 25 | 0,550 | |||
| 37.5 | ≥0.358 | |||
| Xbd7.0/25g-TD | 0 | ≤0.980 | 30 | |
| 25 | 0,700 | |||
| 37.5 | ≥0.455 | |||
| Xbd8.0/25g-TD | 0 | ≤1.120 | 37 | |
| 25 | 0,800 | |||
| 37.5 | ≥0.520 | |||
| Xbd9.0/25g-TD | 0 | 0,260 | 45 | |
| 25 | 0,900 | |||
| 37.5 | 0,585 | |||
| Xbd10.0/25g-TD | 0 | ≤1.400 | 45 | |
| 25 | 1,000 | |||
| 37.5 | ≥0.650 | |||
| Xbd11.0/25g-TD | 0 | ≤1.540 | 55 | |
| 25 | 1,100 | |||
| 37.5 | ≥0.715 | |||
| Xbd12.0/25g-TD | 0 | ≤1.680 | 75 | |
| 25 | 1,200 | |||
| 37.5 | ≥0.780 | |||
| Xbd13.0/25g-TD | 0 | ≤1.820 | 75 | |
| 25 | 1,300 | |||
| 37.5 | ≥0.845 | |||
| Xbd14.0/25g-TD | 0 | ≤1.960 | 75 | |
| 25 | 1,400 | |||
| 37.5 | ≥0.910 |
| Τύπος | Μέτρα (χιλ.) | Βάρος (κλ) | ||||||
|---|---|---|---|---|---|---|---|---|
| H1 | H2 | L1 | L2 | L3 | L4 | L5 | ||
| Xbd3.2/100g-TD | 250 | 1210 | 860 | 300 | 370 | 250 | 320 | 675 |
| Xbd4.0/100g-TD | 260 | 1300 | 880 | 300 | 370 | 250 | 320 | 825 |
| Xbd5.0/100g-TD | 260 | 1300 | 880 | 300 | 370 | 250 | 320 | 830 |
| Xbd6.5/100g-TD | 280 | 1370 | 855 | 370 | 470 | 300 | 400 | 1050 |
| Xbd7.0/100g-TD | 210 | 1205 | 800 | 270 | 320 | 250 | 270 | 1050 |
| Xbd8.0/100g-TD | 210 | 1205 | 800 | 270 | 320 | 250 | 270 | 1185 |
| Xbd9.0/100g-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1200 |
| xBD10.0/100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1200 |
| Xbd11.0/100g-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1280 |
| Xbd12.0/100g-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 2120 |
| Τύπος | Ροή | Πίεση εξόδου | Περιστρεφόμενη ταχύτητα | Δύναμη |
|---|---|---|---|---|
| (L/s) | (MPA) | (r/min) | (KW) | |
| Xbd3.2/100g-TD | 0 | ≤0.448 | 1480 | 55 |
| 100 | 0,32 | |||
| 150 | ≥0.208 | |||
| Xbd4.0/100g-TD | 0 | ≤0.560 | 1480 | 75 |
| 100 | 0,4 | |||
| 150 | ≥0.26 | |||
| Xbd5.0/100g-TD | 0 | ≤0.700 | 1480 | 75 |
| 100 | 0,5 | |||
| 150 | ≥0.325 | |||
| Xbd6.5/100g-TD | 0 | ≤0.910 | 1480 | 110 |
| 100 | 0,65 | |||
| 150 | ≥0.422 | |||
| xBD7.0/100G-TD | 0 | ≤0.980 | 2900 | 110 |
| 100 | 0,7 | |||
| 150 | ≥0.455 | |||
| Xbd8.0/100g-TD | 0 | ≤1.120 | 132 | |
| 100 | 0,8 | |||
| 150 | ≥0.520 | |||
| Xbd9.0/100g-TD | 0 | ≤1.260 | 160 | |
| 100 | 0,9 | |||
| 150 | ≥0.585 | |||
| Xbd10.0/100g-TD | 0 | ≤1.400 | 160 | |
| 100 | 1 | |||
| 150 | ≥0.650 | |||
| Xbd11.0/100g-TD | 0 | ≤1.540 | 200 | |
| 100 | 1.1 | |||
| 150 | ≥0.715 | |||
| Xbd12.0/100g-TD | 0 | ≤1.680 | 250 | |
| 100 | 1.2 | |||
| 150 | ≥0.780 |
